Voltaje Eléctrico o Tensión Eléctrica: concepto, tipos y aplicaciones

El voltaje eléctrico o también conocido como tensión eléctrica o diferencia de potencial, es una de las principales magnitudes eléctricas básicas, junto con la corriente y la resistencia eléctrica, y representa la diferencia de energía eléctrica por unidad de carga que puede impulsar el movimiento de las cargas eléctricas a través de un circuito. Su unidad de medida es el voltio (V) y se representa generalmente con la letra V mayúscula.

En términos sencillos, el voltaje es lo que permite que la corriente eléctrica pueda circular por un circuito cuando existe un camino cerrado, aunque también podemos definirlo como la diferencia de potencial eléctrico entre dos puntos, que proporciona la energía necesaria para impulsar el movimiento de las cargas eléctricas.

¿Cómo funciona el voltaje eléctrico?

Para entender el funcionamiento del voltaje, podemos compararlo con la presión en una tubería de agua:

• En un sistema hidráulico, el agua fluye desde una zona de alta presión hacia una zona de baja presión.
• De forma análoga, en un circuito eléctrico, la corriente convencional circula desde un punto de mayor potencial eléctrico hacia uno de menor potencial, siempre que exista un camino cerrado.

Por lo que, una mayor diferencia de voltaje significa que existe una mayor diferencia de energía por unidad de carga disponible para impulsar la corriente a través de un circuito. Por eso, de manera sencilla, podemos decir que el voltaje actúa como una especie de presión eléctrica que impulsa el movimiento de las cargas eléctricas.

Es importante mencionar que la corriente convencional se considera que circula del mayor potencial al menor potencial, mientras que los electrones, en los conductores metálicos, se desplazan en sentido contrario.

Esta analogía la podemos ver demostrada en la siguiente imagen:

Tipos de Voltaje

Debemos saber que el voltaje no siempre se comporta de la misma manera, ya que puede variar dependiendo de cómo se genera y de cómo cambia con el tiempo. Por eso, en la práctica, podemos encontrar diferentes tipos de voltaje.

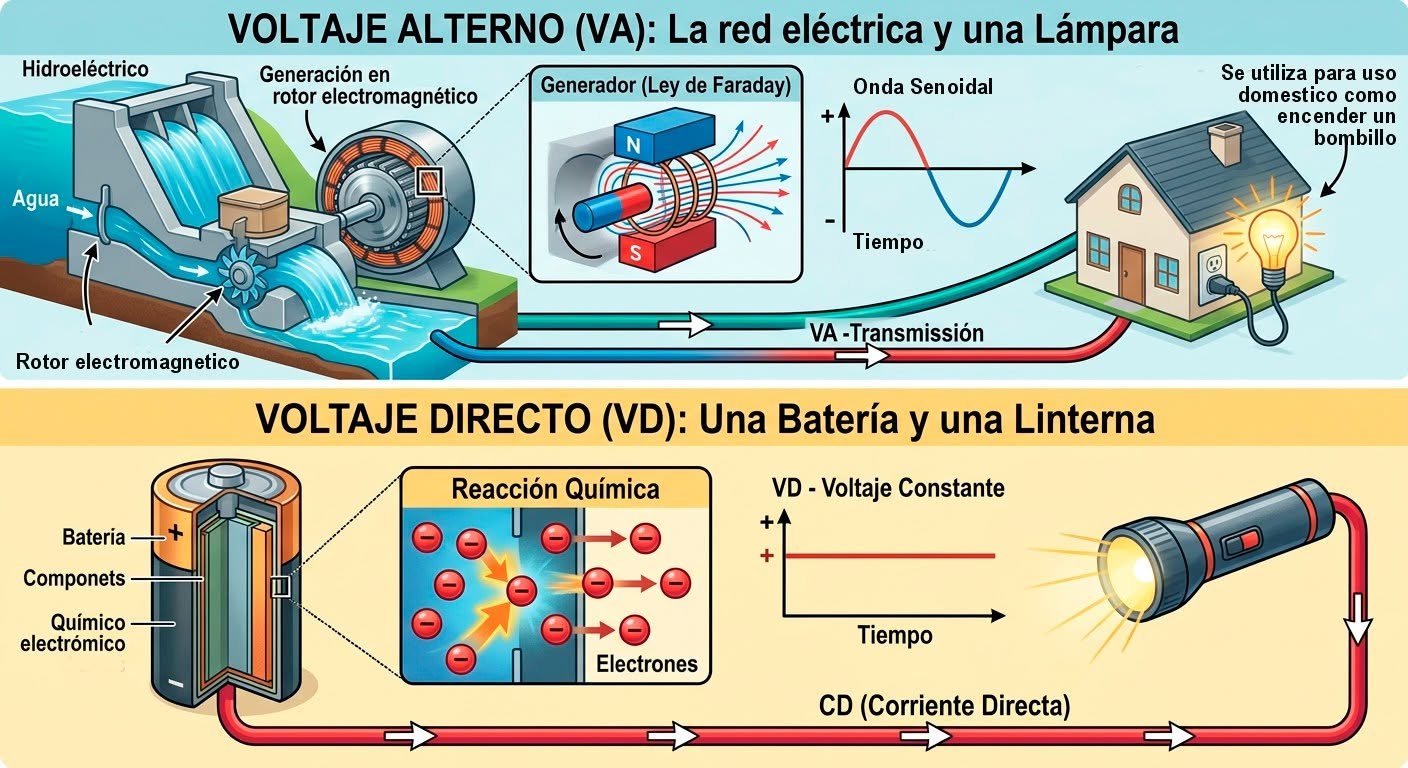

Según su variación en el tiempo

• Voltaje Alterno (AC o CA):
  • ¿Qué es? Es aquel cuya polaridad cambia periódicamente en el tiempo, pasando de valores positivos a negativos y nuevamente a positivos. La forma de onda más habitual en las redes eléctricas es la senoidal o sinusoidal.
  • Dónde se encuentra: En las tomas de corriente de las casas, comercios e industrias.
  • ¿Por qué se usa? Es muy utilizado porque permite generar, transformar y transportar energía eléctrica de manera eficiente a grandes distancias. Su frecuencia depende del país; por ejemplo, 50 Hz en muchos países de Europa y 60 Hz en gran parte de América.
• Voltaje Directo o Continuo (DC o CC):
  • ¿Qué es? Es aquel que mantiene una polaridad constante, es decir, el terminal positivo mantiene su polaridad positiva y el negativo mantiene su polaridad negativa. Su valor puede ser constante o presentar pequeñas variaciones.
  • Dónde se encuentra: En baterías, pilas, paneles solares y en el interior de muchos dispositivos electrónicos, como teléfonos, computadoras y otros equipos.
  • Un dato importante:
    • Directo puro: Es un voltaje de corriente continua ideal cuyo valor permanece constante en el tiempo. Una batería puede proporcionar corriente continua, aunque su voltaje real puede variar según su estado de carga y la carga conectada.
    • Directo pulsante o con rizado: Es el que puede obtenerse al convertir corriente alterna mediante rectificadores. Presenta pequeñas variaciones en su valor, pero mantiene la misma polaridad.

Según la forma en que se genera

• Voltaje Inducido:
  • ¿Qué es? Es el voltaje generado cuando cambia el flujo magnético que atraviesa un conductor o un circuito, de acuerdo con la Ley de Faraday de la inducción electromagnética.
  • Ejemplo: Es el principio con el que funcionan los generadores eléctricos, los alternadores de los automóviles y los transformadores.
  • Comportamiento: Si el circuito está abierto, puede existir una diferencia de potencial entre sus terminales. Si el circuito se cierra, esta diferencia de potencial puede producir la circulación de corriente eléctrica.

Esto lo podemos ver demostrado en la siguiente imagen:

¿Cómo se mide el voltaje?

El voltaje se mide utilizando un voltímetro o un multímetro, el cual debe estar previamente configurado en la opción de medición de voltaje, pero Es muy importante saber que, para realizar la medición, el instrumento debe conectarse en paralelo al componente, fuente o puntos del circuito que se desean medir.

Por lo general, las puntas de prueba de los multímetros vienen en dos colores: negro y rojo. La punta negra normalmente se conecta al terminal COM, mientras que la punta roja se conecta al terminal marcado con V.

Al medir voltaje de corriente continua, también es importante tener en cuenta la polaridad. La punta roja se coloca normalmente en el punto de mayor potencial y la negra en el punto de menor potencial. Si se invierten las puntas, el multímetro normalmente mostrará el valor con signo negativo.

Unidad de medida y origen

La unidad de medida del voltaje en el Sistema Internacional es el voltio (V), nombrado en honor al físico italiano Alessandro Volta, quien desarrolló la pila voltaica, considerada la primera batería eléctrica funcional, en el año 1800.

Desde el punto de vista físico, un voltio representa una diferencia de potencial de un julio por cada culombio de carga:

1 V = 1 J/C

Esto significa que, cuando existe una diferencia de potencial de un voltio, cada culombio de carga eléctrica puede experimentar una diferencia de energía de un julio entre dos puntos.

Relación con la Ley de Ohm

El voltaje también se puede calcular mediante la Ley de Ohm, formulada por el físico alemán Georg Simon Ohm.

Esta ley establece que, en un elemento que cumple la relación entre las magnitudes eléctricas, el voltaje (V) es directamente proporcional a la intensidad de corriente (I) y a la resistencia (R):

V = I × R

Donde:

• V = voltaje, medido en voltios (V).
• I = corriente eléctrica, medida en amperios (A).
• R = resistencia eléctrica, medida en ohmios (Ω).

La importancia de conocer el voltaje eléctrico

• Seguridad personal y prevención de riesgos: Saber qué voltaje maneja un circuito es fundamental para prevenir descargas eléctricas y otros riesgos. Sin embargo, el peligro eléctrico no depende únicamente del voltaje, sino también de la corriente que puede atravesar el cuerpo, el tiempo de contacto, la humedad y otros factores.
• Protección de equipos y electrodomésticos: Cada dispositivo está diseñado para trabajar con un determinado voltaje o dentro de un rango específico. Por ejemplo, conectar un equipo diseñado para 120 V a una red de 230 V puede provocar una sobretensión y dañar sus componentes. Por el contrario, un voltaje demasiado bajo también puede provocar un funcionamiento incorrecto y, en algunos equipos, hacer que motores y compresores trabajen en condiciones inadecuadas y se sobrecalienten.
• Compatibilidad en viajes internacionales: La red eléctrica residencial varía según el país. Por ejemplo, en muchos lugares de América se utilizan sistemas de aproximadamente 110 V a 127 V, mientras que en muchos países de Europa y otras regiones son comunes sistemas de 220 V a 240 V. Conocer estos valores evita dañar cargadores o aparatos al viajar y permite identificar si se necesita un adaptador o un transformador.
• Diseño de instalaciones y calibre de cables: Para transportar la misma cantidad de potencia, un mayor voltaje permite utilizar una menor corriente, de acuerdo con la fórmula P = V × I. Esto ayuda a reducir las pérdidas de energía por calor, conocidas como efecto Joule, y puede permitir utilizar conductores de menor sección en determinadas aplicaciones.
• Diagnóstico de fallas en circuitos: Medir la caída de voltaje en diferentes puntos de un circuito permite a electricistas y técnicos detectar problemas rápidamente, como conexiones flojas, resistencias no deseadas, cables deteriorados o componentes defectuosos.
• Gestión y vida útil de baterías: En dispositivos portátiles y vehículos eléctricos, el voltaje puede proporcionar información sobre el estado de carga de una batería. Sin embargo, el voltaje por sí solo no siempre permite determinar con precisión su estado de carga. Utilizar cargadores con un voltaje o sistema de carga inadecuado puede reducir la vida útil de la batería, provocar sobrecalentamiento o incluso dañarla.
• Eficiencia energética y ahorro: Operar los equipos con el voltaje indicado por el fabricante garantiza que funcionen dentro de las condiciones para las que fueron diseñados, evitando problemas de funcionamiento y posibles desperdicios de energía.

Principales aplicaciones del voltaje eléctrico

• 🔋 Baterías y pilas (Voltaje Directo): Almacenan energía química y la convierten en energía eléctrica para alimentar diferentes dispositivos, y existen desde pequeñas pilas de botón, que pueden tener valores de aproximadamente 1,5 V a 3 V, hasta baterías utilizadas en vehículos eléctricos que pueden trabajar con varios cientos de voltios.
• 🏠 Instalaciones residenciales: Suministran voltaje alterno para el funcionamiento de sistemas de iluminación, electrodomésticos y otros equipos. Dependiendo de la región, el voltaje de la red doméstica puede ser aproximadamente de 110 V a 127 V o de 220 V a 240 V.
• 📱 Dispositivos electrónicos: Dentro de computadoras, teléfonos y otros equipos electrónicos, las fuentes de alimentación y los circuitos reguladores reducen o convierten el voltaje hasta obtener los niveles necesarios para los diferentes componentes. Algunos valores habituales son 3,3 V, 5 V y 12 V, aunque existen muchos otros.
• 🚗 Automóviles y transporte: Muchos vehículos tradicionales utilizan un sistema eléctrico de 12 V de corriente continua, alimentado por la batería y el sistema de carga. En camiones y determinados vehículos o equipos pesados se suelen utilizar sistemas de 24 V. Por otro lado, los vehículos eléctricos utilizan sistemas de voltaje mucho más elevados para alimentar sus baterías y motores.
• ⚡ Sistemas industriales: La maquinaria industrial y los motores de gran tamaño pueden utilizar diferentes niveles de voltaje, como 220 V, 380 V, 400 V o 480 V trifásico, dependiendo del país, la instalación y las características del equipo. Estos sistemas permiten alimentar equipos de gran potencia sin necesidad de manejar corrientes excesivamente altas.
• 🔌 Transmisión y distribución eléctrica: Para transportar energía desde las centrales generadoras hasta las ciudades y otros centros de consumo, se eleva el voltaje a niveles de alta tensión, que pueden alcanzar decenas o cientos de kilovoltios. Al utilizar un voltaje elevado, se necesita una corriente menor para transportar la misma potencia, lo que ayuda a reducir las pérdidas de energía por calor en los cables a lo largo de grandes distancias.
